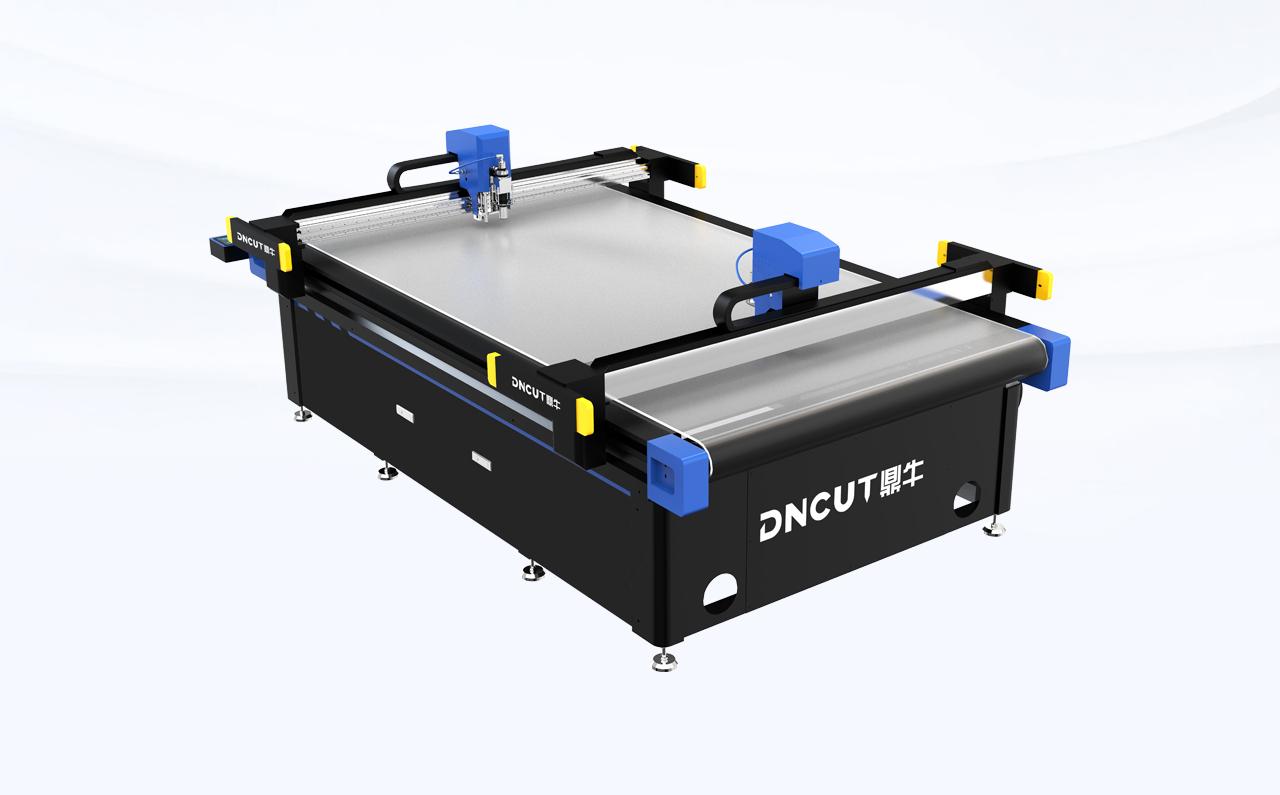

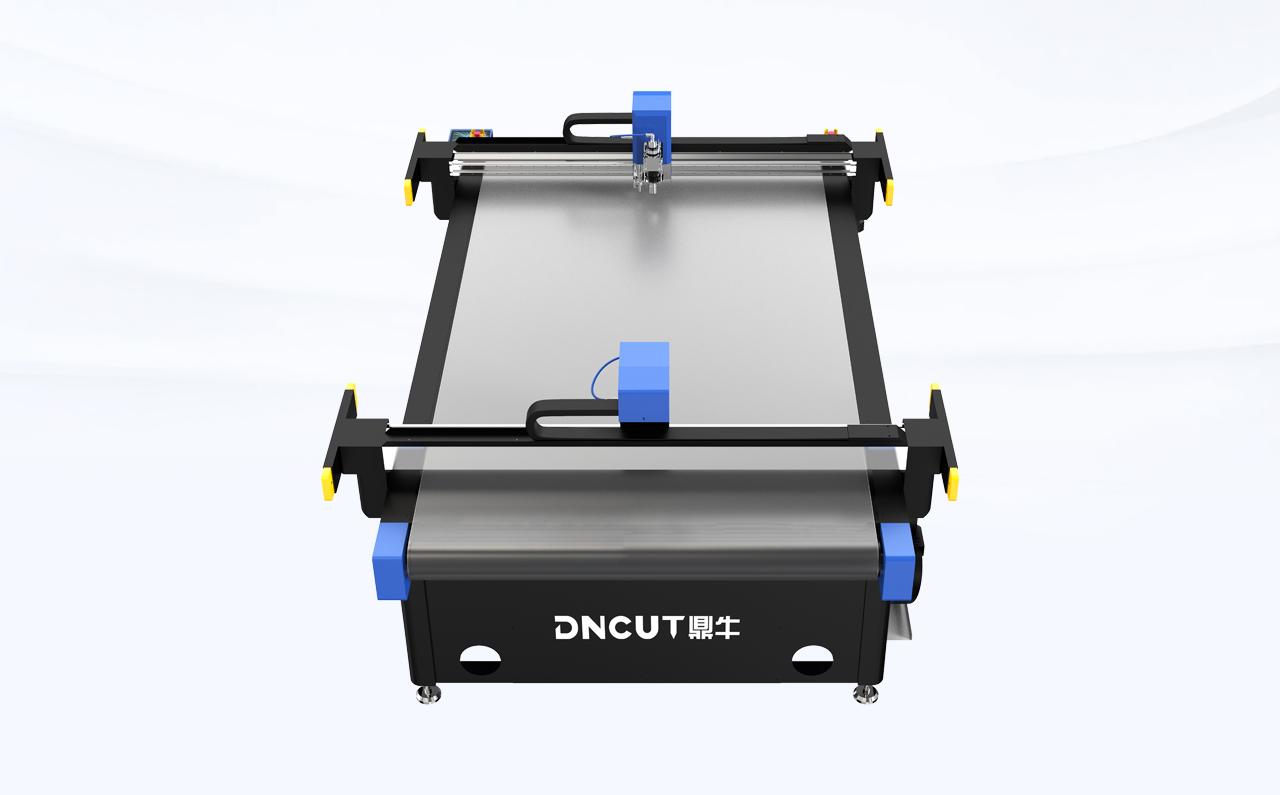

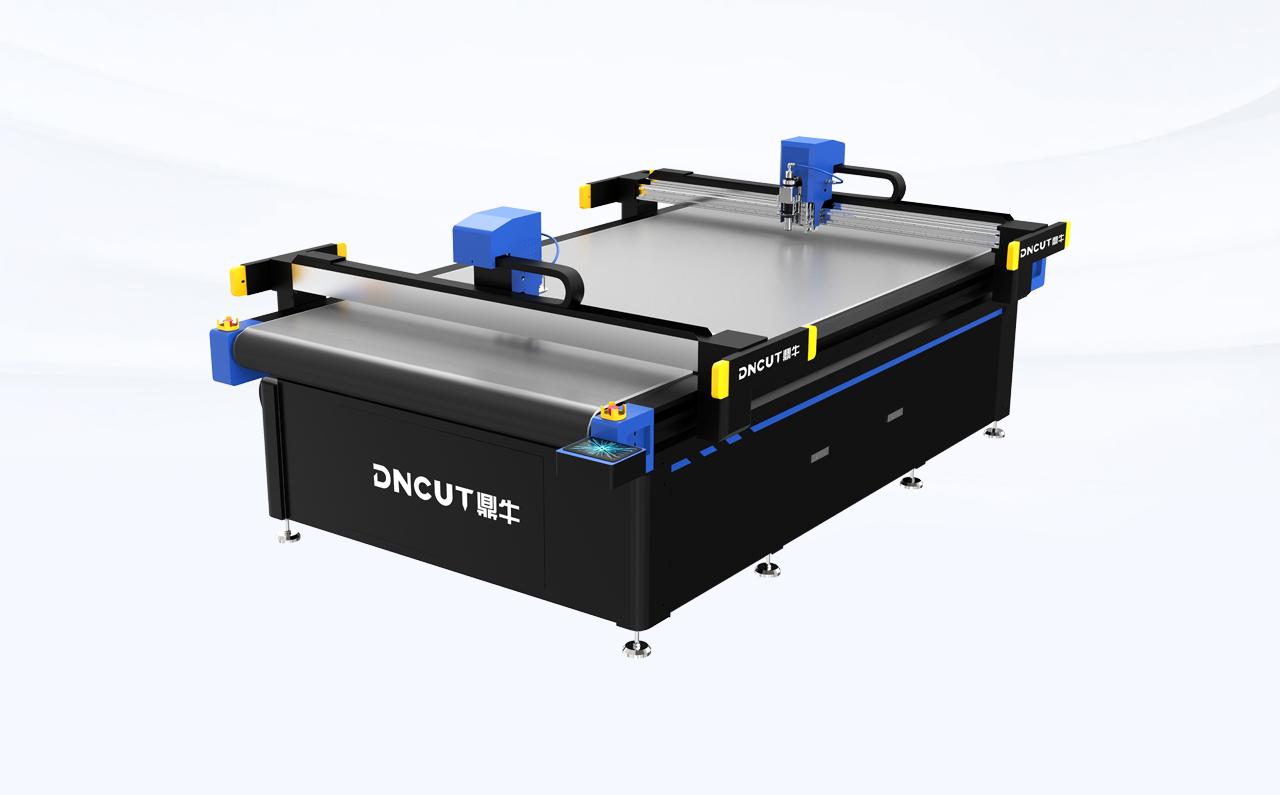

智能雙橫梁切割機

雙橫梁異步切割系統，智能避位，防撞機，單臺機的占地，雙臺機的效率。采用先進成熟的滾動式臺面設計，平臺寬幅可訂制大小，理論裁切長度無限制，采用真空吸風設計，超勁風、強吸力

型號 : DN5-2H

應用 : 服裝紡織 / 家居行業 / 箱包鞋業 / 汽車內飾 / 皮革制品

分類 : 智能切割機

咨詢 : 13925737859 楊經理

產品介紹

功能特點

采用具有自主知識產權高端六軸高速運動控制系統，系統升級與維護不受控于第三方，后期維護方便，可靠性高，成本低，因控制權在手，可方便的為用戶的個性化需求訂制特殊程序并進行遠程升級。

控制器從以往電腦主板插卡時代，升級為高性能集成電路控制器時代，可與任一普通電腦（含筆記本）連接，完全排除之前因電腦環節故障也導致的裁切設備癱瘓問題。

采用國際先進可更換機頭設計理念，工具頭非固定焊接集成，可按實際工作需要以及業務范圍擴展情況方便的更換、增配不同功能的工具頭，解決固定集成式工具機頭產生新需求無法增配升級的問題，相較于氣動式機頭，也解決氣動壓力隨氣溫、隨時間高低起伏而無法恒定的問題。

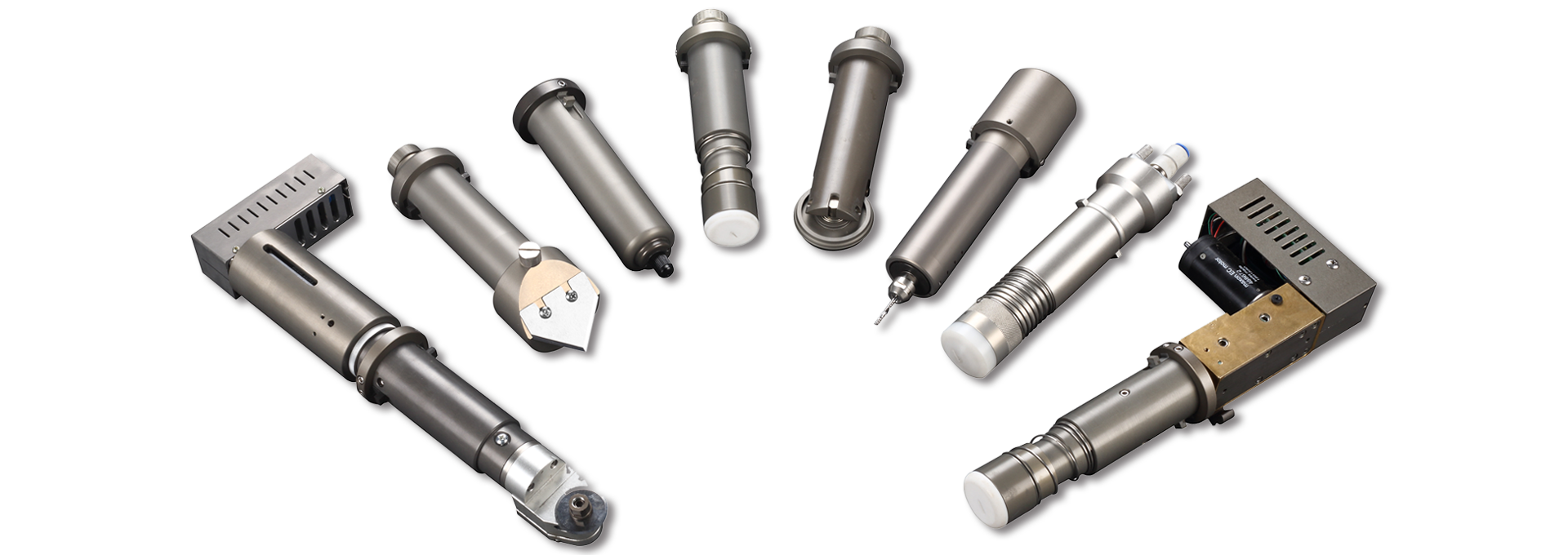

配置振動刀、拖刀、半刀等多種傳統刀具及繪圖筆工具外，還可選工具式鏤銑工具，視不同材料的不同需求，可實現諸如寫字畫線、虛線裁切、半斷裁切、全斷裁切等功能。可切繪如雪弗板、KT板、背膠板、瓦楞紙、灰板紙、蜂窩板、白卡紙、牛皮紙、紅硬紙板、EPE泡棉等各種柔性材料。

采用網絡接口，傳輸速度快距離遠，一臺電腦可控制多臺設備（可任意更換電腦），相比老式的串口，并口，PCI接口更穩定，更方便。

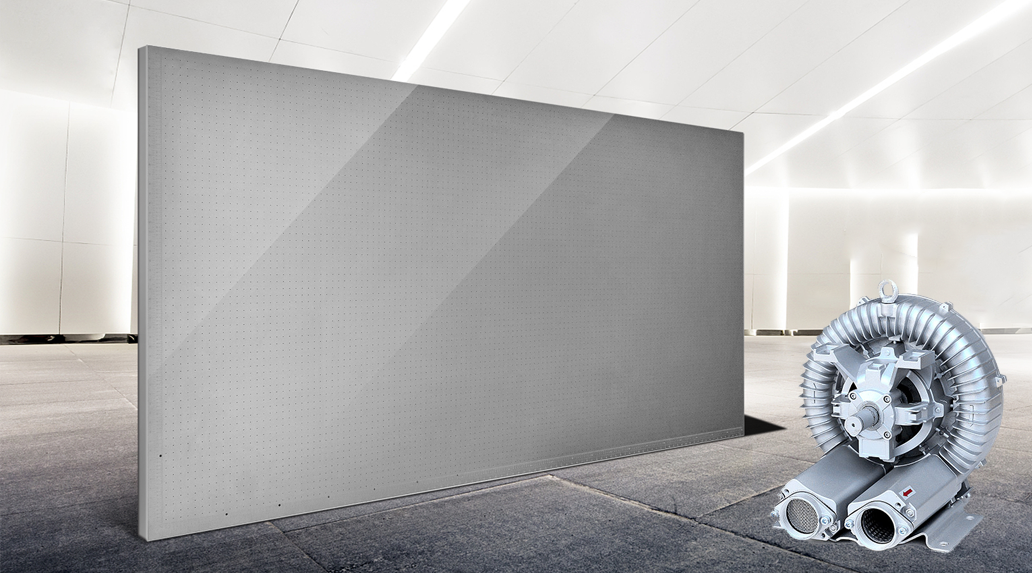

高效節能的分區真空吸附系統確保材料能夠被優化的固定。機器臺面采用一體研磨式鋁制蜂窩板，透氣性好，精度高，耐用，不易變形。

設有安全裝置（人手進入紅外線范圍以內，機器自動停止）。

速度快，每秒可達到1500mm。

靈活的刀具系統兼容所有DN系列產品。

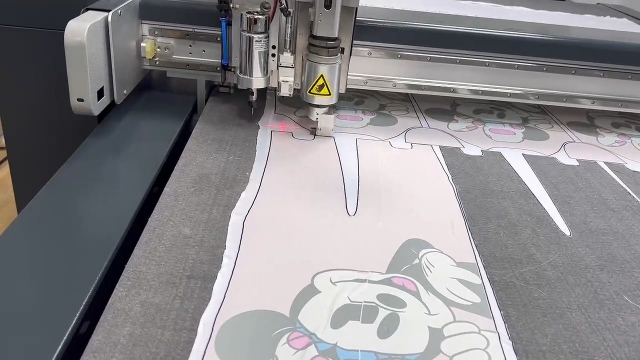

可切割紙品、皮革、布料、PVC、碳纖維、棉等非金屬柔性材料
無與倫比的生產效率源自于智能控制技術的應用，強大的系統組件以及先進的工裝。完美協調，所以系統組件都保證優化生產流程。

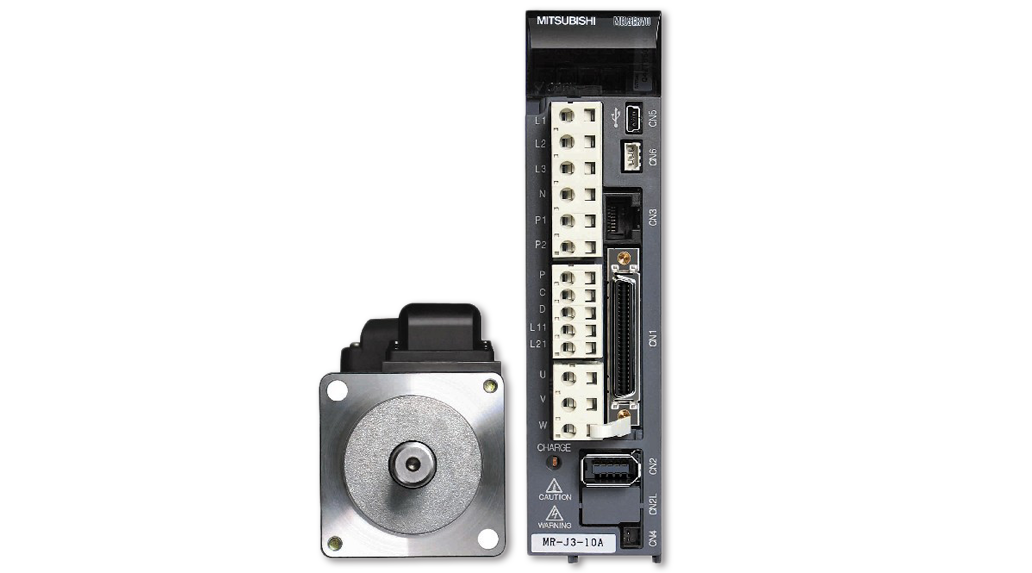

高性能裁刀控制器搭配高性能伺服電機、智能、優化到細節的切割技術和精密、免維護的驅動器。憑借卓越的裁切性能、較低的運行成本和生產流程集成簡便等優勢。

高效節能的可調式真空吸附系統確保材料能夠被優化的固定。您不用再擔心材料會在加工過程中出現移動現象。除了保證切割質量外，您無疑還會享有更低的能耗。

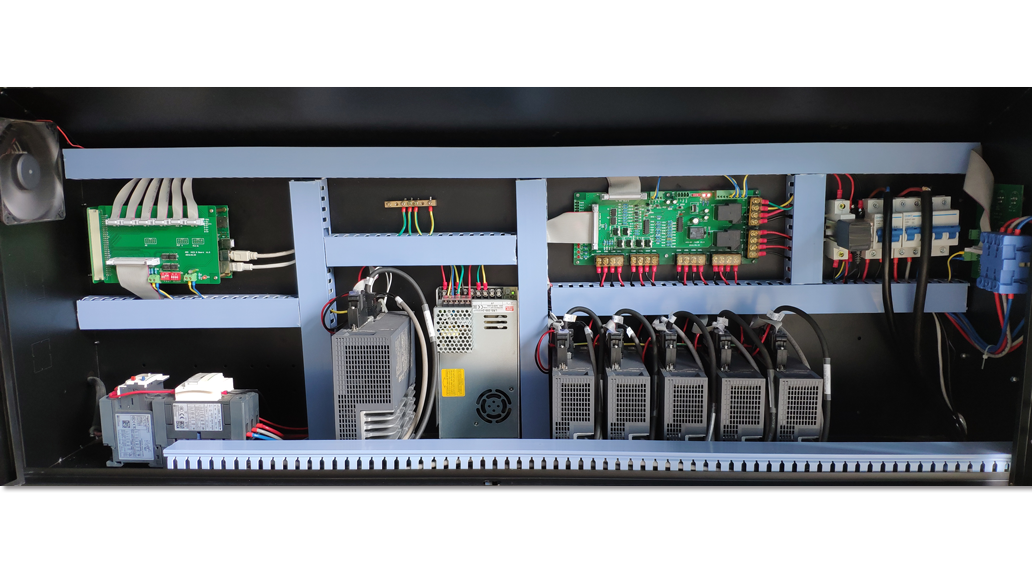

科學簡潔的布線系統和機箱電路設計，穩定，安全；配備所有工具接口，支持所有工具后期的增加升級；安裝維修維護更簡單。

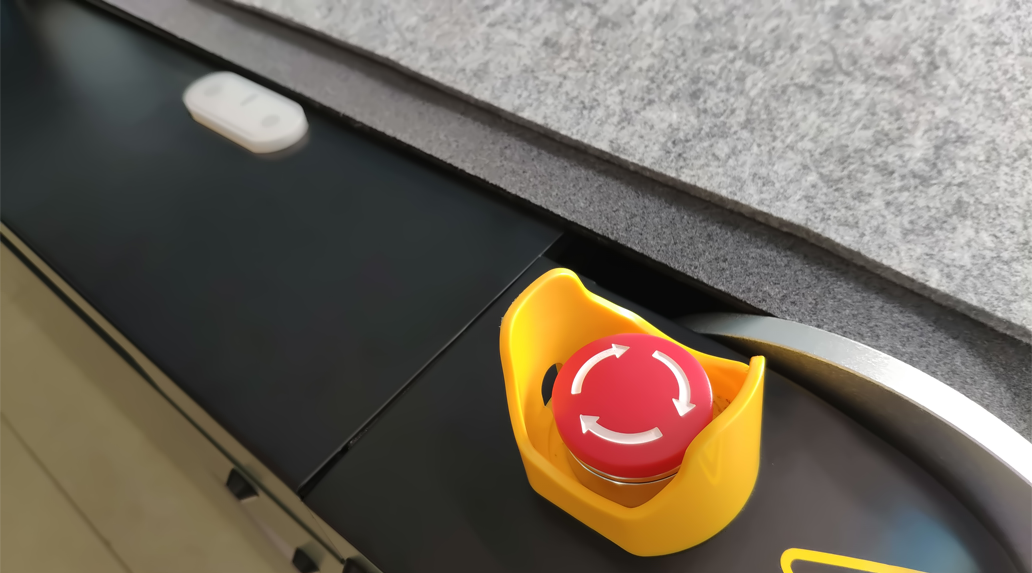

精準的對射系統及防誤操作急停開關全方位保證生產安全。

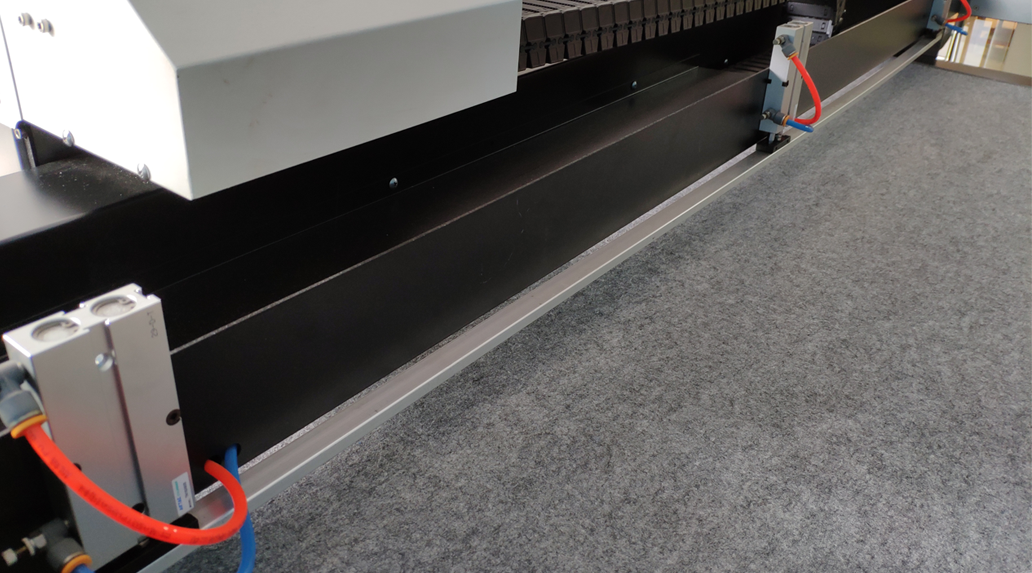

采用雙桿氣缸，壓力均勻，壓力大，長期拉料穩定，不易損壞。

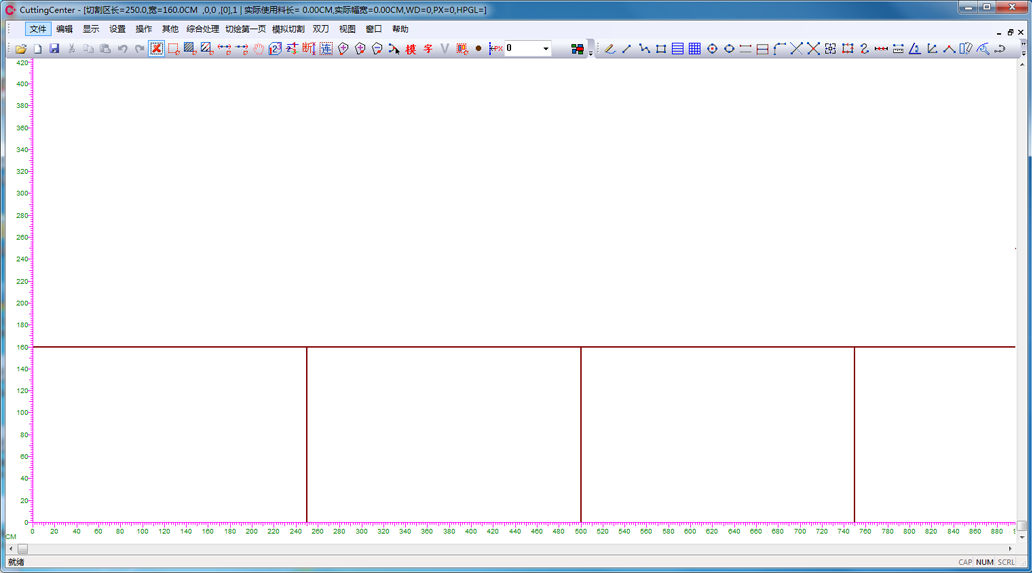

功能強大的CAD編輯設計軟件，完美結合蒙泰，CDR，AI，ONYX，CALDERA, Printfactory等軟件；支持條形碼讀取刀模線數據庫，提高工作效率，降低出錯率。

設備型號	DN5-2H
有效切割面積(L*W)	25001600mm \| 25001800mm \| 30002000mm \| 50001600mm
外觀尺寸(L*W)	36002300mm \| 36002500mm \| 41002700mm \| 61002300mm
特殊尺寸	可定制
切割工具	振動刀，拖刀，半刀，繪圖筆，光標，氣動刀，飛刀，壓輪，V槽刀
安全裝置	物理防撞機構+紅外感應防撞，保證生產安全
切割厚度	0.2-60mm（可定制加高）
切割材料	蜂窩紙板、瓦楞紙、中空板、灰板紙、白卡紙、膠片、復合材料、皮料、布料、膠板、珍珠棉、保溫隔音棉、墊片等多種材料。
切割速度	≤1200mm/s（實際速度取決于材料及切割的圖形）
切割精度	±0.1mm
重復精度	≦0.05mm
切割圓形直徑	≧3mm 直徑
定位方式	激光燈定位或CCD攝像頭定位
材料固定方式	真空吸附
傳輸接口	以太網口
兼容軟件格式	AI軟件、AutoCAD、CorelDRAW和所有的盒型設計軟件都可以直接輸出，無需轉換，且帶自動優化
指令系統	DXF，HPGL兼容格式
操作面板	多語言液晶觸控面板
傳動系統	高精度直線導軌，精插齒輪齒條嚙合傳動結構，高性能伺服電機及驅動器
電源電壓	交流220V 380V ±10%，50HZ；整機功率9kw；保險絲規格6A
氣泵功率	7.5-11KW
工作環境	溫度：-10℃~40℃，濕度：20%~80%RH
應用行業	服裝、紡織、家居、鞋包、真皮、隔音保溫、密封、汽車、航空、新能源等
